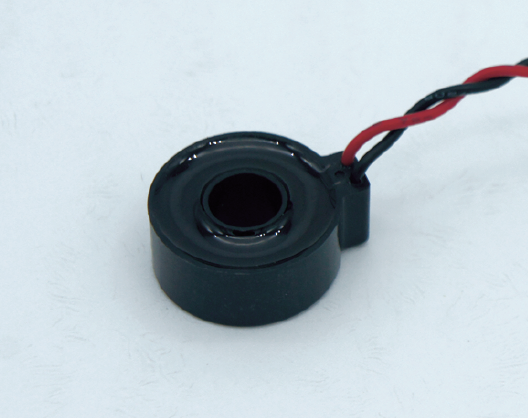

特點/用途 Key Features/Application:
l 用于電路漏電保護報警,如剩余漏電斷路器, 漏電保護開關(RCCB、RCBO)等等;
l 環氧樹脂灌封,可應用于較惡劣的環境中;
l 工作頻率: 50Hz/60Hz;
l 初次級工頻耐壓4KV/Min,絕緣電阻≥1000MΩ/500Vdc;
l 工作溫度范圍: -20℃~60℃;

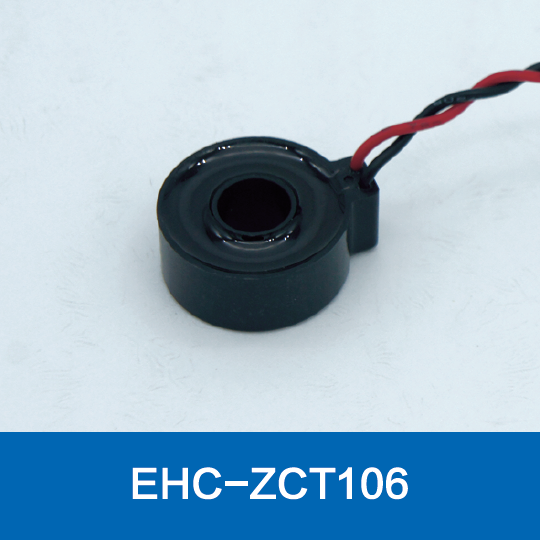

產品展示
PRODUCTS
特點/用途 Key Features/Application:
l 用于電路漏電保護報警,如剩余漏電斷路器, 漏電保護開關(RCCB、RCBO)等等;
l 環氧樹脂灌封,可應用于較惡劣的環境中;
l 工作頻率: 50Hz/60Hz;
l 初次級工頻耐壓4KV/Min,絕緣電阻≥1000MΩ/500Vdc;
l 工作溫度范圍: -20℃~60℃;
以下所示是此系列產品中較有代表性的幾種,我們可以根據用戶的特殊需求來設計和生產產品。
Only few typical products of this series are shown in the following pages. EHC is capable of making other customized design and manufacturing per user request.
規格及參數 Specifications:
型號 Model | 一次電流 Primary Current | 輸出電壓 Output Voltage |
5~300mA | 5~500mV |
保護原理 Principle of Operation:

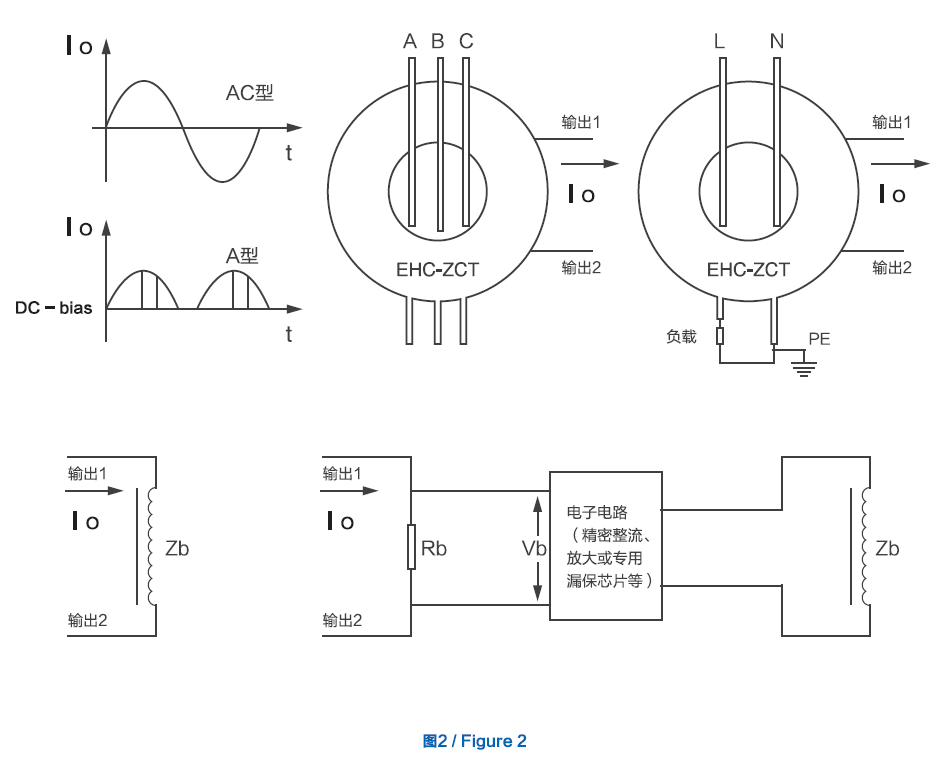

零序電流互感器接線與原理如圖2所示,Zb是執行機構的線圈阻抗,Rb是互感器次級的采樣電阻。當產生漏電流或零序電流時,在執行機構的線圈內流過一個電流Io,這電流或直接產生一個電磁力使執行機構動作;或者經過采樣電阻,產生一個電壓信號Vb作為微電子電路的輸入信號,通過電子放大電路驅動執行機構動作。
