特點/用途 Key Features/Application:
l 用于電氣線路和設備的電流測量、監控和保護,以及電能管理、建筑物的自動控制系統等;
l 工作頻率: 50Hz/60Hz;
l 初次級工頻耐壓2.5KV/Min,絕緣電阻≥100MΩ/500Vdc;
l 工作溫度范圍: -25℃~50℃;

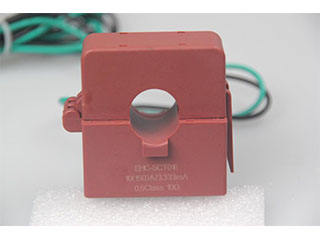

產品展示
PRODUCTS
特點/用途 Key Features/Application:
l 用于電氣線路和設備的電流測量、監控和保護,以及電能管理、建筑物的自動控制系統等;
l 工作頻率: 50Hz/60Hz;
l 初次級工頻耐壓2.5KV/Min,絕緣電阻≥100MΩ/500Vdc;
l 工作溫度范圍: -25℃~50℃;
以下所示是此系列產品中較有代表性的幾種,我們可以根據用戶的特殊需求來設計和生產產品。
Only few typical products of this series are shown in the following pages. EHC is capable of making other customized design and manufacturing per user request.
規格及參數 Specifications and Parameters:
輸出電流型Output current mode
型號 Model | 一次電流 Primary Current | 匝比 Turn ratio | 二次電流 Secondary Current | 精度等級 Class | 額定負載 Rated load |
50A | 1:3000 | 16.67mA | 0.5% | 10Ω | |
100A | 1:3000 | 33.33mA | 0.5% | 10Ω | |
150A | 1:3000 | 50mA | 0.5% | 10Ω | |
200A | 1:2000 | 100mA | 0.5% | 10Ω | |
250A | 1:2500 | 100mA | 0.5% | 10Ω |
輸出電壓型Output voltage mode
型號 Model | 一次電流 Primary Current | 匝比 Turn ratio | 二次電壓 Secondary Voltage | 精度等級 Class |
50A | 1:3000 | 0.167V | 0.5% | |
100A | 1:3000 | 0.333V | 0.5% | |
150A | 1:3000 | 0.5V | 0.5% | |
200A | 1:2000 | 1V | 0.5% | |
250A | 1:2500 | 1V | 0.5% |

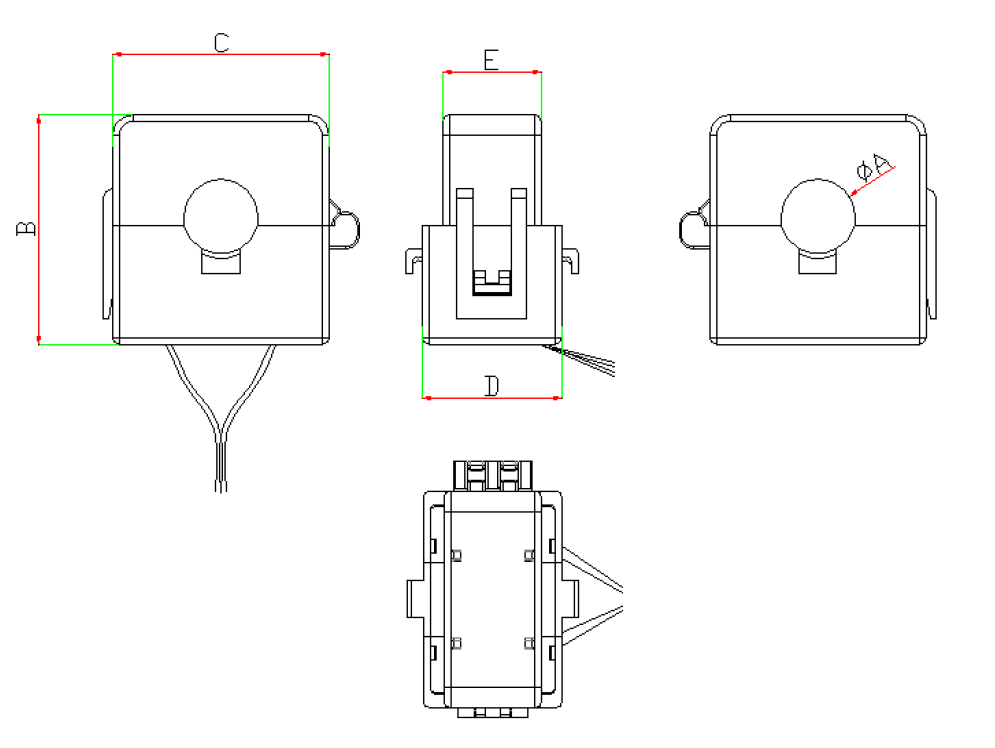

尺寸對照表Dimension table
型號 Model | φA(mm) | B(mm) | C(mm) | D(mm) | E(mm) |
16 | 49.5 | 46.6 | 30 | 21 | |
24 | 57.5 | 54.6 | 30 | 21 |
