終端/集中器/電表用電流互感器-EHC-CTS系列高精度電流互感器
瀏覽次數:4496次上傳時間:2020-07-21 11:46:47

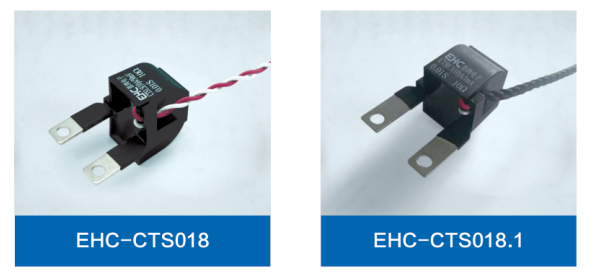

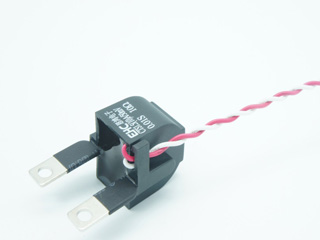

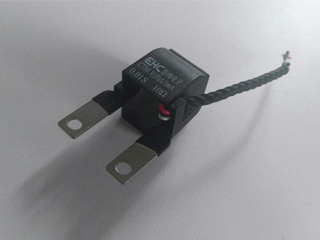

EHC-CTS系列高精度電流互感器 EHC-CTS系列高精度電流互感器
產品特點

特點/用途 Key Features/Application

CTS系列精密電流互感器采用專利號為CN102709042B“一種電流互感器”的發明專利技術生產,其測量精度分別為: 0.01級,0.005級,0.002級,高穩定度, 低溫度漂移,主要用于儀器儀表的交流電流測量。

CTS系列精密電流互感器與常規電流互感器相比,其優點為:

(1) 高精度:0.01級,0.005級,0.002級或更高精度等級。

(2) 低溫度漂移:常溫,高溫(+85度),以及低溫(-40度)條件下,其測量基本誤差不變,溫度漂移系數可根據需要選擇25ppm/℃,15ppm/℃,10ppm/℃,5ppm/℃,適合于應用于不同溫度地區的電能計量測量,如東北地區,南方地區等, 未聲明時溫度漂移系數為25ppm/℃。

(3) 自熱影響量引起的電流互感器測量誤差改變量為零。

(4)可根據用戶要求訂制在最大輸入電流時電流互感器輸出的電壓信號強度。


產品規格


CTS系列電流互感器選型參考

1.1 規格及型號


型號

額定一次電流In(A)

一次最大電流Imax(A)

額定二次電流(mA)

精度等級

負載電阻Rb(Ω)

CTS1.5(6)A/5mA0.01S10?

1.5

6

5

0.01

10

CTS1.5(6)A/5mA0.005S10?

1.5

6

5

0.005

10

CTS1.5(6)A/5mA0.002S10?

1.5

6

5

0.002

10

CTS1.5(10)A/5mA0.01S10?

1.5

10

5

0.01

10

CTS1.5(10)A/5mA0.005S10?

1.5

10

5

0.005

10

CTS1.5(10)A/5mA0.002S10?

1.5

10

5

0.002

10

CTS0.3(1.2)A/1mA0.01S10?

0.3

1.2

1

0.01

10

CTS0.3(1.2)A/1mA0.005S10?

0.3

1.2

1

0.005

10

CTS0.3(1.2)A/1mA0.002S10?

0.3

1.2

1

0.002

10

CTS0.3(10)A/1mA0.01S10?

0.3

10

1

0.01

10

CTS0.3(10)A/1mA0.005S10?

0.3

10

1

0.005

10

CTS0.3(10)A/1mA0.002S10?

0.3

10

1

0.002

10



1.2 幅值誤差(比差)±(%)



幅值誤差(比差)±(%)

精度等級

Imax

0.5Imax

2In

In

0.5In

0.2In

0.1In

0.05In

0.02In

0.01In

0.01

0.01

0.01

0.01

0.01

0.01

0.01

0.01

0.01

0.01

0.02

0.005

0.005

0.005

0.005

0.005

0.005

0.005

0.005

0.005

0.005

0.01

0.002

0.002

0.002

0.002

0.002

0.002

0.002

0.002

0.002

0.002

0.004



1.3 相位誤差(角差)(′)



相位誤差(角差)(′)

精度

等級

Imax

0.5Imax

2In

In

0.5In

0.2In

0.1In

0.05In

0.02In

0.01In

0.01

0.3

0.3

0.3

0.3

0.3

0.3

0.3

0.3

0.3

0.6

0.005

0.15

0.15

0.15

0.15

0.15

0.15

0.15

0.15

0.15

0.3

0.002

0.06

0.06

0.06

0.06

0.06

0.06

0.06

0.06

0.06

0.12

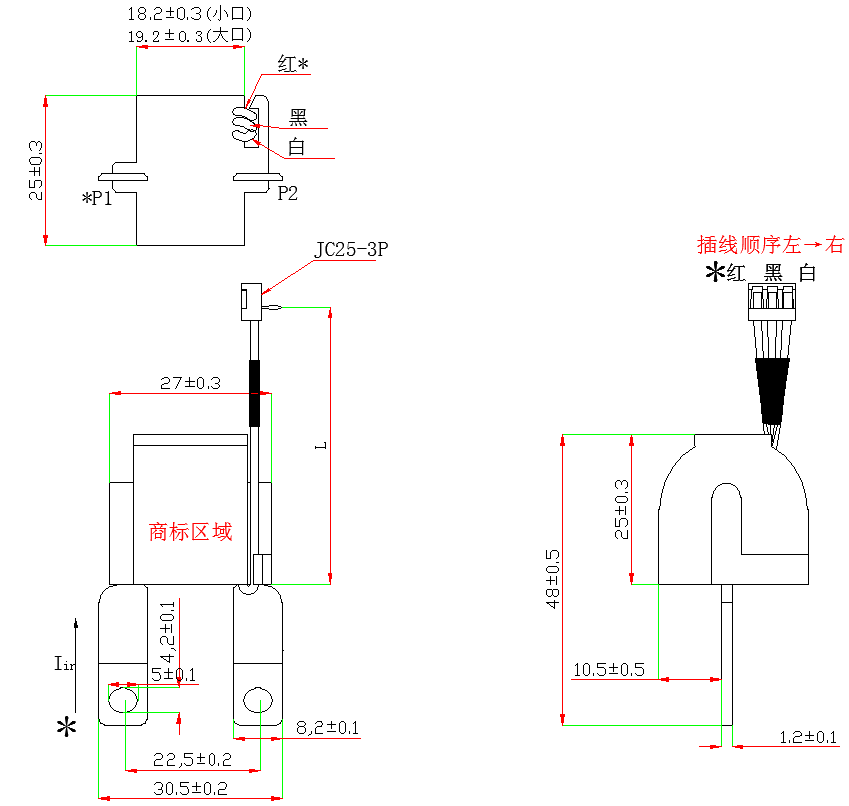

產品參考尺寸

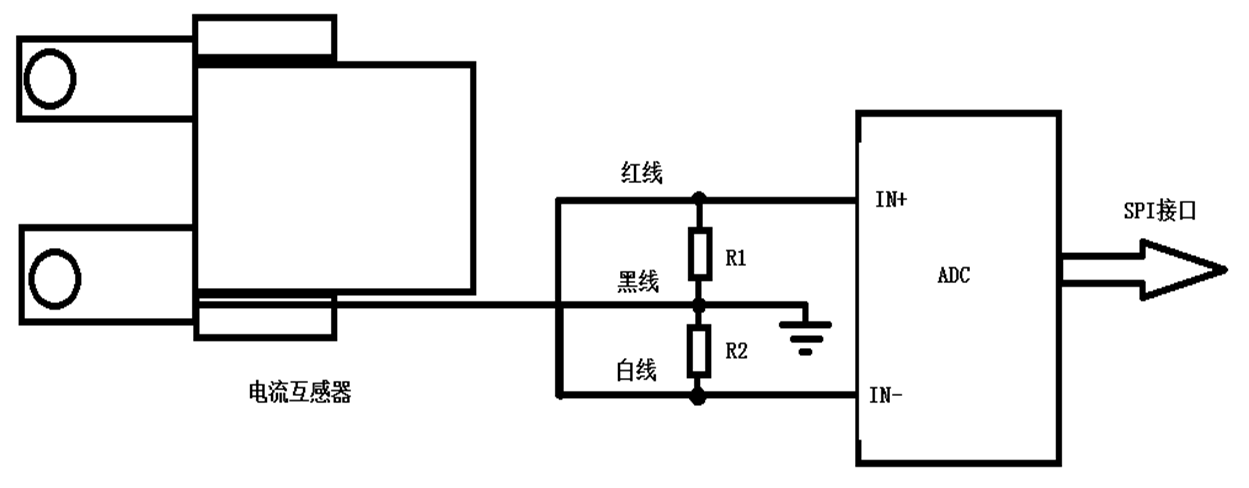

1.4 CTS系列電流互感器與ADC或計量芯片的連接方式如下:

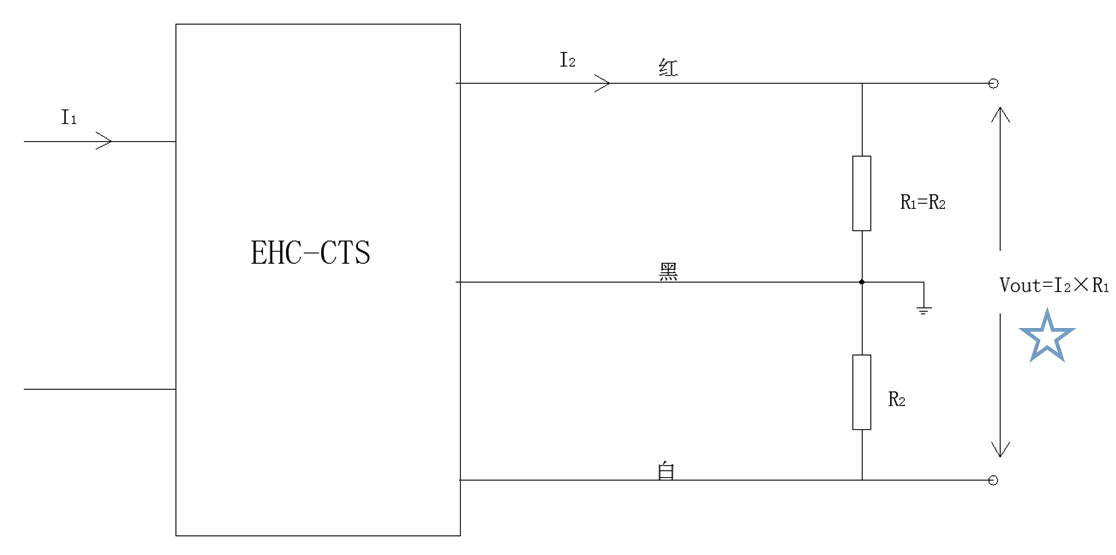

1.5 使用說明


CTS系列電流互感器為三端輸出的電流互感器,其中紅線為電流輸出正極,黑線為地線,白線為電流輸出負極,使用時應在紅線[電流輸出正極]與黑線[地線]間接入電流取樣電阻R1,在白線[電流輸出負極]與黑線[地線]間接入電流取樣電阻R2,電流取樣電阻R1與電流取樣電阻R2的為等值電阻,電阻的精度等級為0.1%或更高精度等級的低溫漂電阻,建議采用如25ppm/℃,15ppm/℃,10ppm/℃,5ppm/℃的高精度低溫漂電阻。

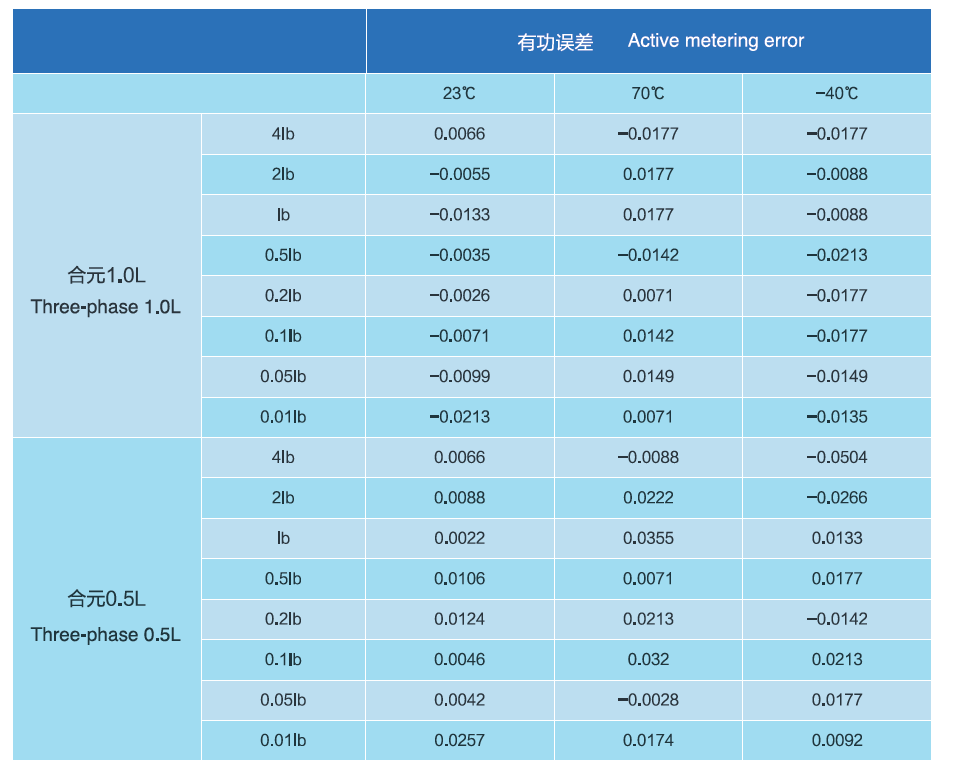

計量誤差精度試驗:

有功計量誤差測試數據:In=1.5A,

計量校準臺體精度等級0.03級



型號EHC-CTS系列高精度電流互感器
