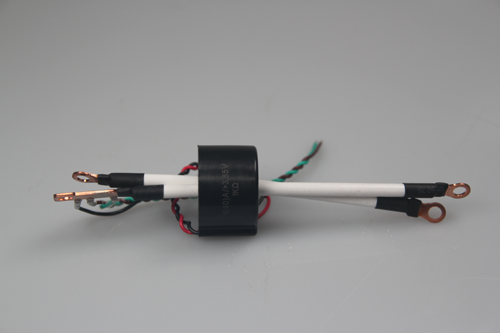

防竊電表用電流互感器-EHC-VCT系列功率型電流互感器
瀏覽次數:1895次上傳時間:2020-07-21 11:44:13
EHC-VCT系列功率型電流互感器
產品特點

特點/用途 Key Features/Application:

用于防竊電電能表取電裝置等,可以為其內部的三端穩壓器供電;

額定一次電流范圍寬;

初次級工頻耐壓4KV/Min,絕緣電阻≥500MΩ/500Vdc

工作溫度范圍: -40℃85℃;

產品規格

以下所示是此系列產品中較有代表性的幾種,我們可以根據用戶的特殊需求來設計和生產產品。

Only few typical products of this series are shown in the following pages. EHC is capable of making other customized design and manufacturing per user request.



規格及參數 Specifications:

型號

Model

輸入/輸出

Input Current/Output Voltage

輸出電壓

Output Voltage

額定負載

Rated Burden

EHC-VCT010

EHC-VCT107

0.5(120)A/≥4.6V

0.5A/≥4.6V

5.1KΩ

1(120)A/≥3.7V

1A/≥3.7V

1KΩ

1(40)A/≥3.7V

1A/≥3.7V

1KΩ




典型應用方式 Typical Application

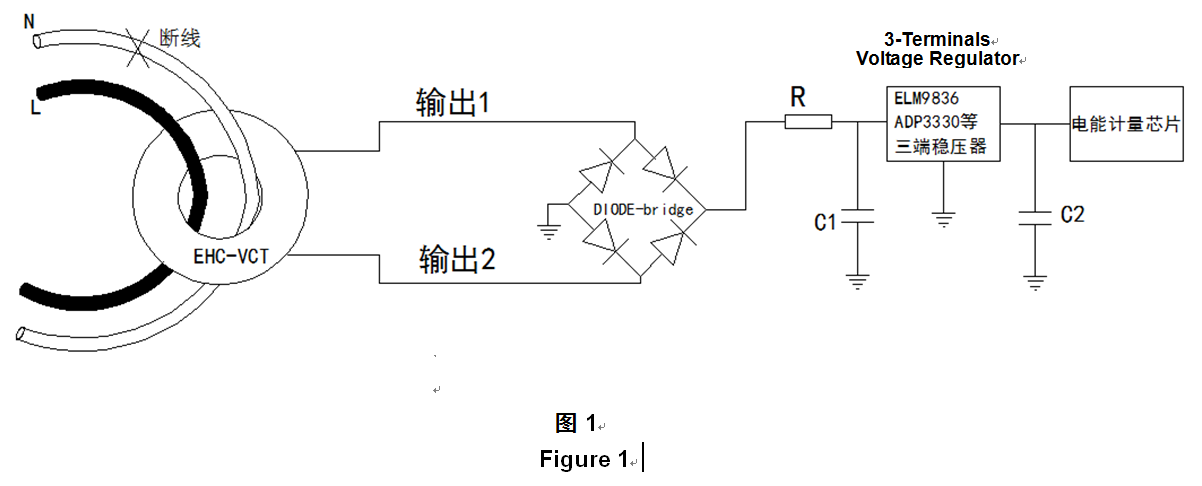

如圖1所示,當進線和回線電流不相等時,例如零線斷開,EHC-VCT系列電流互感器次級繞組產生使電能表正常工作的電源,即可滿足三端穩壓器供電的需要,可以用于防竊電。

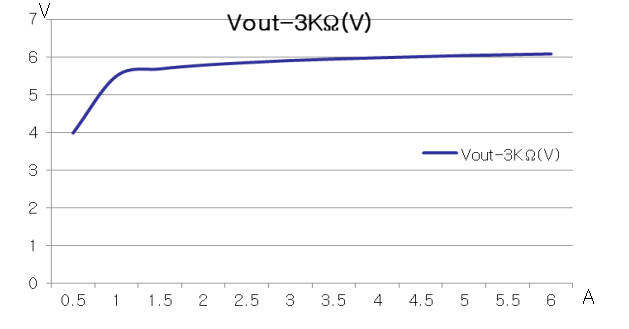

特性曲線

0.5A/>3.2V輸出電壓曲線






型號EHC-VCT系列功率型電流互感器
防竊電表用電流互感器
點擊下載

PDF文件
