共模電感磁芯-共模電感
瀏覽次數:2889次上傳時間:2020-07-20 15:23:06

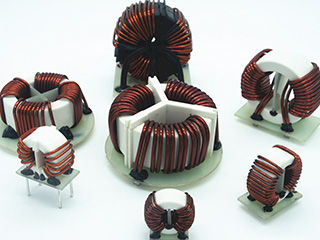

共模電感
產品特點

應用領域:

變頻器;逆變器(逆變焊機、光伏逆變器)變流器;開關電源; EMC濾波器;風電;家用電器等。



產品特點:

高飽和磁感應強度;

優良的寬幅頻率特性;

極大的磁導率調節范圍;

較好的抗不平衡電流能力;

優良的溫度穩定性(耐高溫);

低損耗。


材料特性

飽和磁感應強度Bs(T)

1.2

矯頑力Hc (A/m)

<2

居里溫度Tc(℃)

570

晶化溫度Tx(℃)

500

疊片系數Lamination factor

>0.75

帶材厚度thickness  (mm)

0.020~0.035

工作溫度working temperature℃

-55~130

初導μi

1×104~18×104




產品規格

環形磁芯:OD—外徑,ID—內徑,HT--高度

填充系數:0.75

注:可根據客戶要求訂做各種規格鐵芯


型號

Product number



類型

style

額定

電流

IN

匝數

Turns

線徑

Wire diameter

標稱電感量
LN

磁芯規格

Core specification

10KHz

(mH)

100KHz

(mH)

EHC-GM02-SP151

single-phase

2

16

0.55*1P

8.0

1.7

15*10*6

EHC-GM05-SP152

single-phase

5

10

0.9*1P

2.9

0.6

15*10*6

EHC-GM05-SP201

single-phase

5

13

0.9*1P

9.0

1.8

20*12*8

EHC-GM08-SP203

single-phase

8

10

1.15*1P

5.8

1.2

20*12*8

EHC-GM10-SP251

single-phase

10

16

1.25*1P

7.8

1.6

25*20*10

EHC-GM12-SP252

single-phase

12

11

1.4*1P

7.5

1.6

25*16*10

EHC-GM15-SP301

single-phase

15

13

1.55*1P

9.5

1.9

30*20*10

EHC-GM20-SP321

single-phase

20

11

1.8*1P

7.5

1.6

32*20*10

EHC-GM25-SP331

single-phase

25

9

1.4*2P

6

1.2

33*23*15

EHC-GM30-SP401

single-phase

30

11

1.8*2P

5

1.1

40*32*15

EHC-GM30-TP402

triphase

30

7

2.0*1P

2.2

0.45

40*32*15

EHC-GM40-SP501

single-phase

40

9

2.24*2P

4.0

1.0

50*40*20

EHC-GM40-TP502

triphase

40

7

2.24*2P

2.5

0.55

50*40*20

EHC-GM60-SP502

single-phase

60

9

2.8*2P

6.0

1.5

65*50*25

EHC-GM60-TP502

triphase

60

6

2.8*2P

2.8

0.65

65*50*25

可根據客戶需求定制


型號共模電感
