精密互感器磁芯-抗直流分量互感器用鐵芯
瀏覽次數:2140次上傳時間:2020-05-08 18:47:57

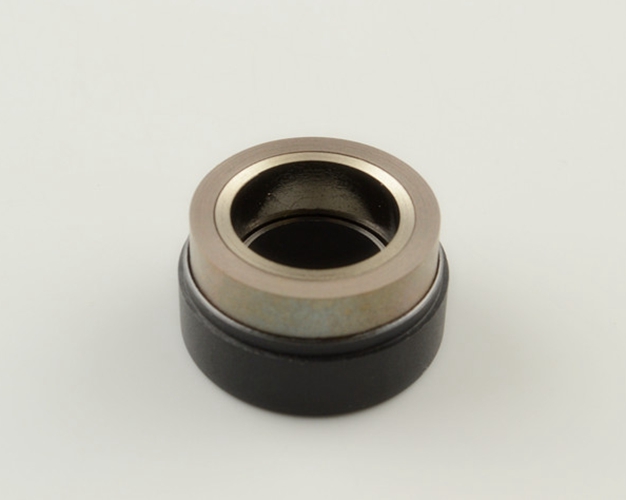

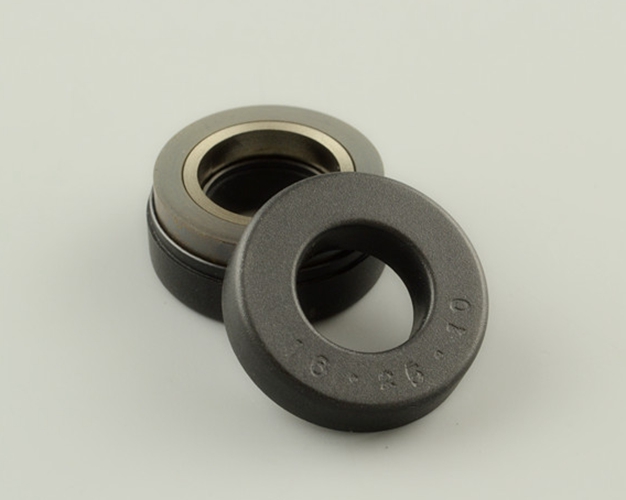

抗直流分量互感器用鐵芯 抗直流分量互感器用鐵芯
產品特點

初始磁導率高,互感器精度高;

電流有直流分量情況下不易飽和,保證互感器在一定直流條件下測試精度;

高低溫工作性能穩定,可在-55℃-130℃長時間工作。



材料特性

納米晶

Nanocrystalline

飽和磁感應強度Bs(T)

Saturated magnetic induction

1.2

非晶Amorphous

飽和磁感應強度Bs(T)

Saturated magnetic induction

1.56

矯頑力Hc (A/m)Coercivity

<2

矯頑力Hc (A/m)Coercivity

<15

居里溫度Tc(℃)

Curie temperature

570

居里溫度Tc(℃)

Curie temperature

410

帶材厚度 thickness (mm)

0.025~0.035

帶材厚度 thickness (mm)

0.025~0.035

工作溫度

working temperature℃

-55~130

工作溫度

working temperature℃

-55~130

初始磁導率μi

Initial permeability

18×104

初始磁導率μi

Initial permeability

1000-3000




產品規格

環形磁芯:OD—外徑,ID—內徑,HT--高度

填充系數:0.75

磁芯是內外套

注:可根據客戶要求訂做各種規格鐵芯


產品型號

Product number

磁芯尺寸

Core size

護盒尺寸

Case size

過載能力

Overload capacity

OD×ID×HT

OD

ID

HT

mm×mm×mm

mm

mm

mm

A

DCTC-K19*14*8

19*14*8

22.8

12

10.4

40

DCTC-K22*17*10

22*17*10

24.5

15.3

12.5

60

DCTC-K23*16*8

23*16*8

24.9

14.1

10.9

60

DCTC-K21*14*8

21*14*8

23.1

12.4

10

60

DCTC-K21*15*10

21*15*10

23.6

12.9

12.4

60

DCTC-K25*19*10

25*19*10

27.5

17.0

12.8

60

DCTC-K21*16*10

21*16*10

23.9

13.6

12.7

60

DCTC-K21*16*10D

21*16*10D

24.9

14

12.2

60

DCTC-K24*18*10

24*18*10

27

16

12.6

80

DCTC-K23*17*12

23*17*12

25.1

14.9

14.4

80

DCTC-K25*17*10

25*17*10

28

15.4

13.1

100

DCTC-K23*15.5*10

23*15.5*10

25.3

13.9

12.7

100

DCTC-K25*16*8

25*16*8

27.6

13.7

10.6

100

DCTC-K25*16*10

25*16*10

27.6

13.8

12.6

100

DCTC-K38*27*8

38*27*8

40.9

25.3

11.1

100

DCTC-K26*16*10

26*16*10

28.3

14.1

12.8

100/120

DCTC-K27*19*8

27*19*8

29.3

16.8

9.7

100/120

DCTC-K30*20*8

30*20*8

32.8

18.1

9.8

100/120

DCTC-K25*18*12

25*18*12

27.8

16.3

14.3

120

DCTC-K32*20*10

32*20*10

34.4

18

12.9

160

DCTC-K33*23*15

33*23*15

35.8

21.1

18

200

注:磁芯過載能力與繞線線徑及匝數相關,以上數據僅供參考,實際數據以成品為準。


特性曲線

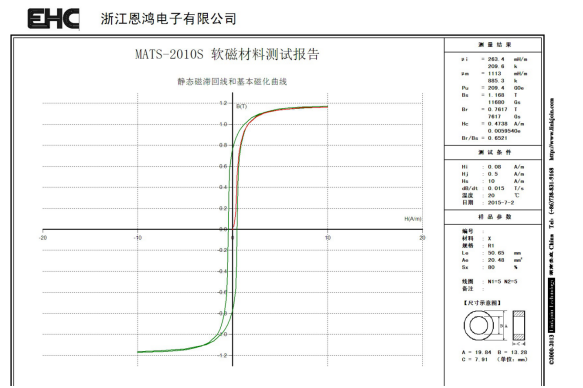

 非晶靜態磁化曲線


納米晶靜態磁化曲線
