共模電感磁芯-共模電感鐵芯
瀏覽次數:5103次上傳時間:2020-07-20 14:51:44

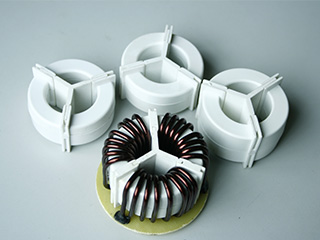

共模電感鐵芯
產品特點

應用領域:

變頻器;逆變器(逆變焊機、光伏逆變器)變流器;開關電源; EMC濾波器;風電;家用電器等;


性能特點:


高飽和磁感應強度;

優良的寬幅頻率特性;

極大的磁導率調節范圍;

較好的抗不平衡電流能力;

優良的溫度穩定性(耐高溫);

低損耗。


材料特性

飽和磁感應強度Bs(T)

1.2

矯頑力Hc (A/m)

<2

居里溫度Tc(℃)

570

晶化溫度Tx(℃)

500

疊片系數Lamination factor

>0.75

工作溫度working temperature℃

-40~130

初導μi(高Br,0.8T)

18×104

初導μi(中Br,0.4T)

10×104

初導μi(低Br,0.1T)

3×104

鐵損loss P(20kHz,0.5T),(W/kg)

<20




產品規格

環形磁芯:OD—外徑,ID—內徑,HT--高度

填充系數:0.75

注:可根據客戶要求訂做各種規格鐵芯




產品型號

Product number

磁芯尺寸

Core size

護盒尺寸

Case size

有效

截面積

iron cross

section

磁路

長度

mean path length

重量

weight

額定電感量

nominal inductance

OD x IDx HT

OD

ID

HT

AFe

lFe

mFe

10 kHz

100 kHz

mmxmmxmm

mm

mm

mm

cm2

cm

g

μH

HLC-9.8*6.5*4.5

9.8 x 6.5 x 4.5

11.4

5

6.1

0.06

2.6

1.1

25.5

6.4

HLC-12*8*4.5

12 x 8 x 4.5

14.4

6.6

7.0

0.07

3.1

1.7

28

6.8

HLC-12.5*10*5

12.5 x 10 x 5

14.0

8.6

6.7

0.05

3.5

1.3

10

3.6

HLC-16*10*5

16 x 10 x 5

18.1

8.3

7.3

0.12

4.0

3.6

27

6.7

HLC-15*10*6

15 x 10 x6

18.0

8.4

9.3

0.12

3.9

3.4

32

7.3

LLC-15*10*6

15 x 10 x6

18.0

8.4

9.3

0.12

3.9

3.4

11.7

6.5

HLC-19*15*5

19 x 15 x 5

21

13.3

6.7

0.08

5.3

3.1

18

4.4

HLC-19*15*10

19 x 15 x 10

21.1

13.3

12.2

0.16

5.3

6.3

36.1

8.8

HLC-20.5*16.5*12

20.5 x 16.5 x 12

23.2

14.7

15.2

0.19

5.81

7.5

30.5

7.9

HLC-25*20*10

25 x 20 x 10

27.7

18.1

17.8

0.2

7.1

10

28.4

7.3

HLC-25*15*10

25 x 15 x 10

28.1

13.2

12.3

0.4

6.28

18

70

16

HLC-25*16*10

25 x 16 x 10

27.6

13.8

12.6

0.36

6.4

17

65.5

15.5

MLC-25*16*10

25 x 16 x 10

27.6

13.8

12.6

0.36

6.4

17

17

11.5

LLC-25*16*10

25 x 16 x 10

27.6

13.8

12.6

0.36

6.4

17

3.2

3.1

HLC-30*20*10

30 x 20 x 10

33.1

17.7

13.3

0.4

7.9

23

59.3

14

MLC-30*20*10

30 x 20 x 10

33.1

17.7

13.3

0.4

7.9

23

15.5

11.1

LLC-30*20*10

30 x 20 x 10

33.1

17.7

13.3

0.4

7.9

23

2.9

2.8

HLC-30*20*15

30 x 20 x15

33.6

17.8

17.8

0.57

7.9

33

88

20

MLC-30*20*15

30 x 20 x15

33.6

17.8

17.8

0.57

7.9

33

15.7

14.1

HLC-32*20*10

32 x 20 x 10

34.3

18

12.9

0.48

8.1

27

65

12

HLC-40*32*15

40 x 32 x 15

44.9

28.6

18.8

0.46

11.3

38

47.2

11.1

MLC-40*32*15

40 x 32 x 15

44.9

28.6

18.8

0.46

11.3

38

13

8.4

LLC-40*32*15

40 x 32 x 15

44.9

28.6

18.8

0.46

11.3

38

2.3

2.2

HLC-40*25*15

40 x 25 x 15

43.9

21.5

18.7

0.86

10.2

64

101

23.1

MLC-40*25*15

40 x 25 x 15

43.9

21.5

18.7

0.86

10.2

64

25.4

17.2

HLC-45*30*15

45 x 30 x 15

48.5

26.7

17.8

0,86

11.8

74

87.5

20.3

MLC-45*30*15

45 x 30 x 15

48.5

26.7

17.8

0,86

11.8

74

24.3

15.9

HLC-50*40*20

50 x 40 x 20

53.6

37.1

23.1

0.76

14.1

79

45.3

14

MLC-50*40*20

50 x 40 x 20

53.6

37.1

23.1

0.76

14.1

79

18

10

HLC-59*40*20

59 x 40 x 20

63.7

36.8

24.4

1.52

15.5

165

80

20

HLC-65*50*25

65 x 50 x 25

68.2

46.5

28.5

1.5

18.0

190

58.6

18.1

MLC-65*50*25

65 x 50 x 25

68.2

46.5

28.5

1.5

18.0

190

23.3

13.5

MLC-90*60*20

90 x 60 x 20

93.5

55.1

24.5

2.28

23.6

400

32.5

21.1

HLC-102*76*25

102 x 76 x 25

107.3

59.6

30.4

2.47
2850868.821.6

MLC-160*130*25

160 x 130 x 25

168.6125.530.22.4745.691726.813.7



特性曲線

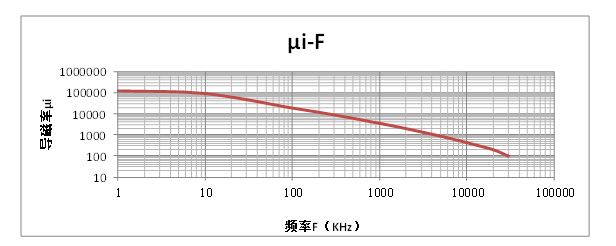

磁導率隨頻率變化曲線



阻抗隨頻率變化曲線

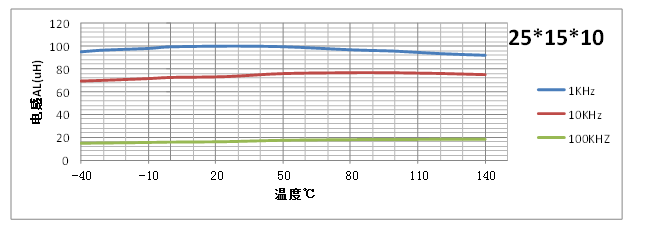

電感量隨溫度變化曲線

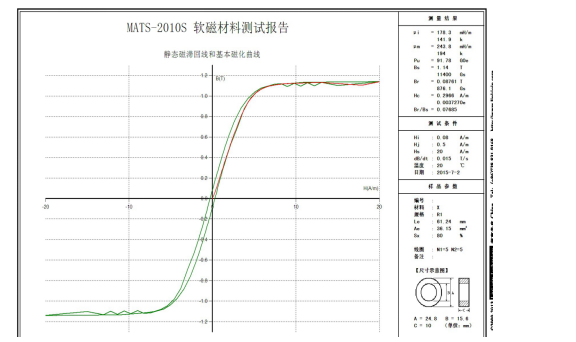

磁芯直流磁化曲線
