精密互感器磁芯-精密互感器用鐵芯
瀏覽次數:2184次上傳時間:2020-07-20 11:43:43

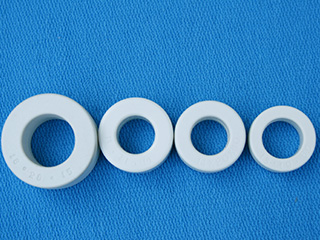

精密互感器用鐵芯
產品特點

應用范圍:儀器儀表用高精度電流互感器、保護用電流互感器及濾波電感等。


高飽和磁感應強度,提高互感器過載能力;

高初始磁導率,大幅提高互感器精度;

高低溫工作性能穩定,可在-55℃-130℃長時間工作。


材料特性

飽和磁感應強度Bs(T)

Saturated magnetic induction

1.20

矯頑力Hc (A/m)

Coercivity

<2

居里溫度Tc(℃)

Curie temperature

570

疊片系數

Core laminating factor

>0.75

帶材厚度 (mm)

Strip thickness

0.025~0.035

工作溫度℃

Operating temperature

-55~130

初始導磁率μi

Initial permeability

>18×104


產品規格

產品規格 Product specification:

環形磁芯:OD—外徑,ID—內徑,HT—高度

填充系數:0.75

注:可根據客戶要求訂做各種規格鐵芯


產品型號

Product number

磁芯尺寸

Core size

護盒尺寸

Case size

OD×ID×HT

OD

ID

HT

mm×mm×mm

mm

mm

mm

GCTC-19*14*8

19*14*8

22.8

12

10.4

GCTC-22*17*10

22*17*10

24.5

15.3

12.5

GCTC-23*16*8

23*16*8

24.9

14.1

10.9

GCTC-21*14*8

21*14*8

23.1

12.4

10

GCTC-21*15*10

21*15*10

23.6

12.9

12.4

GCTC-20*14*10

20*14*10

22.7

12.1

11.8

GCTC-25*19*10

25*19*10

27.5

17.0

12.8

GCTC-21*16*10

21*16*10

23.9

13.6

12.7

GCTC-21*16*10D

21*16*10

24.9

14

12.2

GCTC-24*18*10

24*18*10

27

16

12.6

GCTC-23*17*12

23*17*12

25.1

14.9

14.4

GCTC-25*17*10

25*17*10

28

15.4

13.1

GCTC-23*15.5*10

23*15.5*10

25.3

13.9

12.7

GCTC-25*16*8

25*16*8

27.6

13.7

10.6

GCTC-26*19*10

26*19*10

28.2

16.9

12.8

GCTC-25*16*10

25*16*10

27.6

13.8

12.6

GCTC-38*27*8

38*27*8

40.9

25.3

11.1

GCTC-26*16*10

26*16*10

28.3

14.1

12.8

GCTC-27*19*8

27*19*8

29.3

16.8

9.7

GCTC-30*20*8

30*20*8

32.8

18.1

9.8

GCTC-25*18*12

25*18*12

27.8

16.3

14.3

GCTC-32*20*10

32*20*10

34.4

18

12.9

GCTC-33*23*15

33*23*15

35.8

21.1

18

注:以上數據僅供參考,實際數據以成品為準

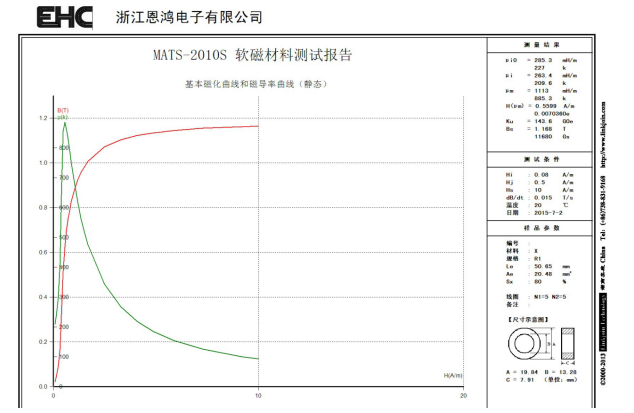

特性曲線

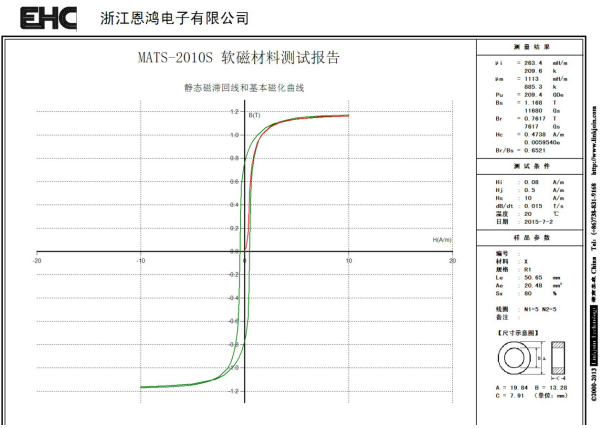

磁芯靜態磁化曲線


型號精密互感器用鐵芯
